Kit de câbles Pylontech 2 m 25 mm² avec câble RJ45 BMS

Kit de câbles Pylontech pour batterie solaire et onduleur

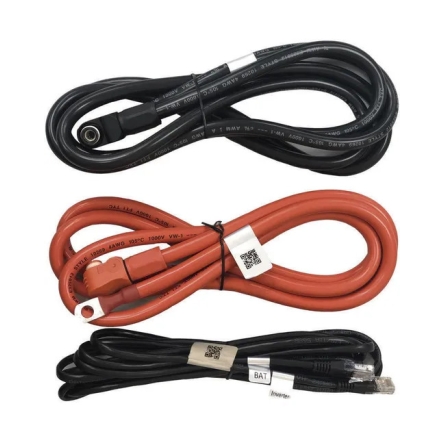

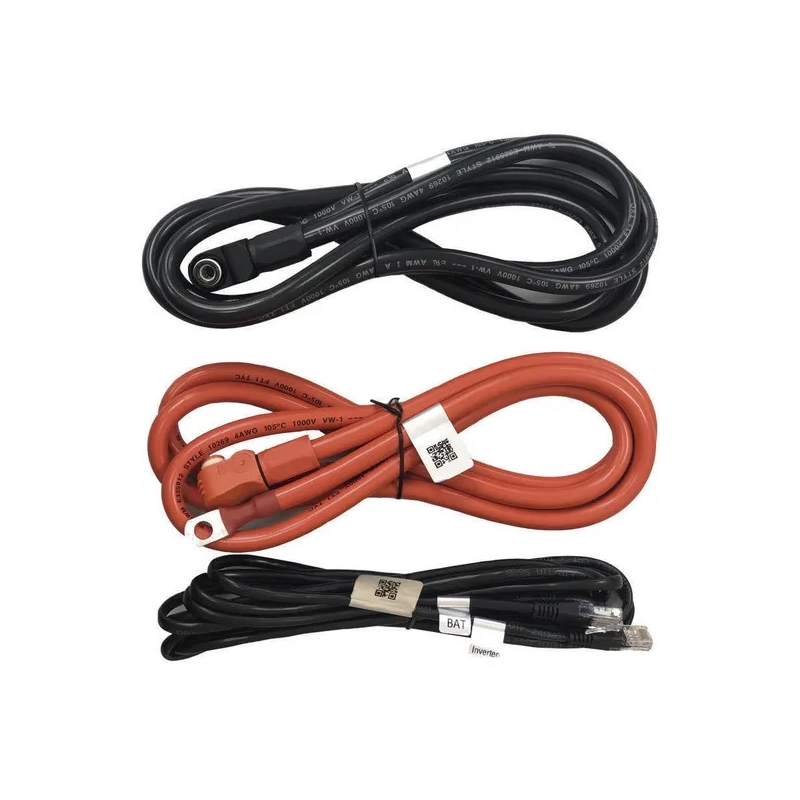

Pour raccorder un banc de batteries Pylontech à un onduleur-chargeur, il faut choisir les câbles de puissance adaptés et vérifier la liaison de communication. Ce kit comprend deux câbles de puissance de 2 mètres en 25 mm², avec connecteurs Amphenol côté batterie, ainsi qu'un câble RJ45 BMS de 3,5 mètres. Il convient à une nouvelle installation de stockage solaire ou au remplacement d'un jeu de câbles lorsque la distance de raccordement requise est de 2 mètres.

Avant l'achat, vérifiez la référence exacte de la batterie, les bornes de l'onduleur ou du jeu de barres, le cheminement des câbles et les exigences de communication du fabricant de l'onduleur. La longueur seule ne suffit pas à établir la compatibilité.

Contenu du kit

• Deux câbles de puissance de 2 m et de section 25 mm² chacun.
• Connecteurs Amphenol côté batterie, selon les informations du fournisseur.
• Un câble de communication BMS RJ45 de 3,5 m.

La présence d'un RJ45 ne garantit pas sa compatibilité avec tous les onduleurs : le brochage, le port et le protocole dépendent des appareils.

Batteries Pylontech mentionnées par le fournisseur

Le fournisseur indique les modèles US2000, US2000C, US3000C et US5000. Contrôlez la version exacte et les connecteurs de votre batterie : des références proches ne sont pas nécessairement interchangeables. Consultez notre gamme Pylontech pour comparer les batteries.

Autoconsommation solaire, secours et sites isolés

Ce type de kit sert au raccordement d'un banc de batteries Pylontech basse tension à un onduleur-chargeur solaire. Il peut être utilisé pour l'autoconsommation avec stockage, une alimentation de secours ou une installation isolée, sous réserve de la compatibilité électrique et de communication de l'ensemble. Les deux câbles de puissance assurent la liaison en courant continu ; le câble RJ45 relève uniquement de la communication.

Quatre vérifications avant de commander

1. Modèle : identifiez précisément la batterie US2000, US2000C, US3000C ou US5000 et ses connecteurs.
2. Longueur : assurez-vous que les 2 m des câbles de puissance et les 3,5 m du RJ45 suffisent sans tension mécanique.
3. Extrémité côté onduleur ou jeu de barres : confirmez la terminaison requise. Les informations disponibles identifient le connecteur Amphenol côté batterie, mais pas avec assez de précision l'autre extrémité.
4. Communication BMS : vérifiez le port, le protocole et le câble spécifique prévus par le fabricant de l'onduleur.

Installations Victron : pour certaines batteries Pylontech raccordées à un appareil GX, Victron prescrit un câble VE.Can vers CAN-bus BMS de type A ou B selon le modèle. Sa documentation indique de ne pas employer le câble de communication fourni avec Pylontech pour cette liaison précise. Identifiez l'accessoire requis avant de commander.

Questions fréquentes

Combien de câbles de puissance sont fournis ?

Deux câbles de 2 m en 25 mm², accompagnés d'un câble BMS RJ45 de 3,5 m.

Ce kit convient-il à la Pylontech US5000 ?

La US5000 figure dans la liste du fournisseur. Il reste indispensable de vérifier la terminaison côté onduleur et le câble de communication de l'installation.

Le RJ45 fonctionne-t-il avec tous les onduleurs ?

Non. Consultez le manuel de l'onduleur pour le brochage et le câble requis.

Permet-il de relier deux batteries entre elles ?

Le fournisseur le présente pour le raccordement du banc de batteries à l'onduleur-chargeur solaire. Pour relier des modules, vérifiez les accessoires prévus pour cette configuration.

Puis-je l'installer moi-même ?

Les connexions de puissance en courant continu et la communication BMS doivent respecter la conception électrique et les notices des fabricants. Le fournisseur recommande l'intervention d'un professionnel qualifié.
