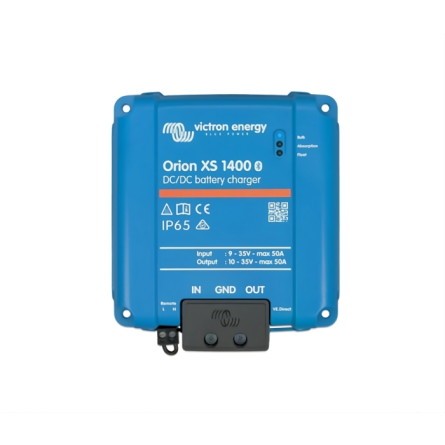

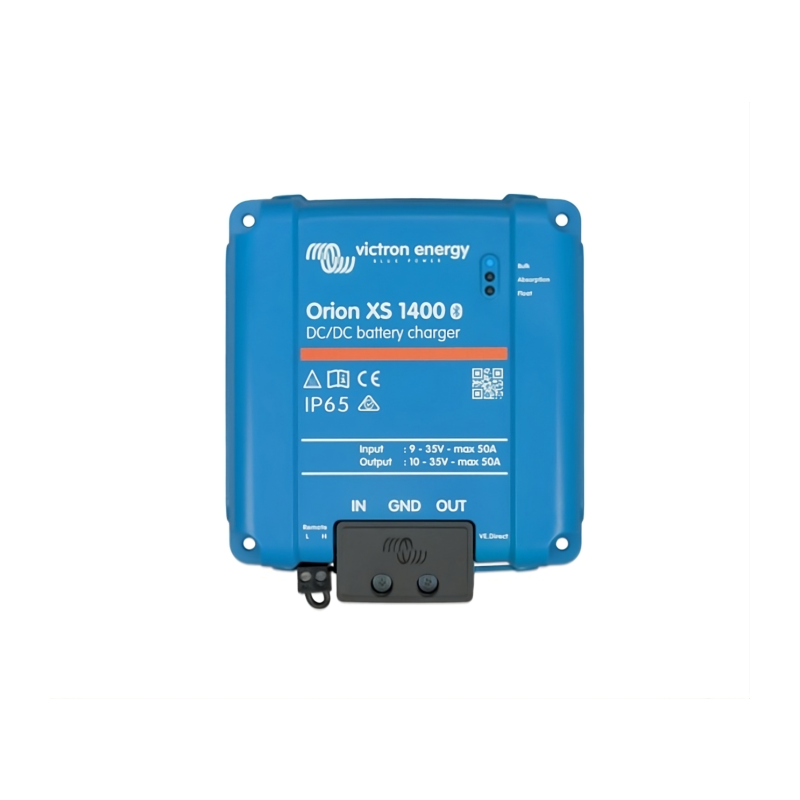

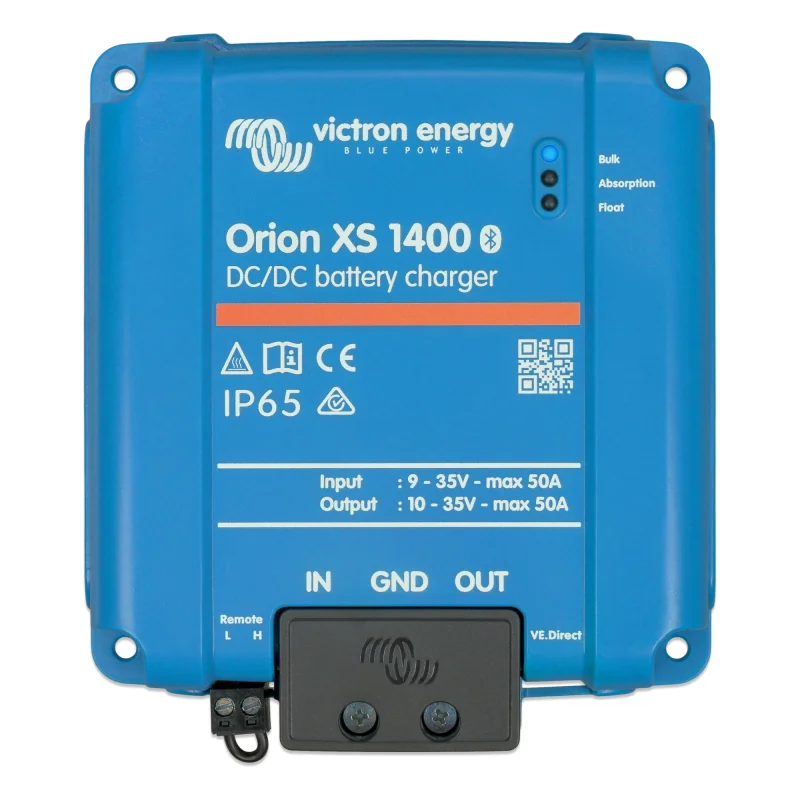

Chargeur de batterie DC-DC Victron Orion XS 1400 50A

Victron Orion XS 1400 50A ORI242417040 : chargeur de batterie DC-DC 12/24 V

Le Victron Orion XS 1400, référence ORI242417040, recharge une batterie auxiliaire depuis un autre circuit CC, à tension nominale identique ou par conversion de 12 V vers 24 V ou de 24 V vers 12 V. Il convient aux véhicules professionnels, vans, camping-cars et bateaux dont les batteries et alimentations ont des exigences différentes.

Victron Energy Orion XS 1400 DC-DC : identifier la bonne version

Le chargeur de batterie Victron Energy Orion XS 1400 DC-DC, également appelé XS1400, correspond à la référence ORI242417040. Il combine régulation de charge et conversion de tension pour circuits nominaux 12 et 24 V. Le nombre 1400 désigne la puissance nominale dans les conditions prévues ; tous les parcs ne reçoivent pas 1 400 W.

Il permet de recharger une batterie de servitude dans un camping-car, van, bateau ou véhicule professionnel lorsque le schéma électrique demande de la souplesse de tension. Si l’entrée et la sortie sont toutes deux en 12 V et qu’il faut plus de 50 A, comparez le XS70. L’application seule ne détermine pas la compatibilité.

Ce que signifie réellement la puissance de 1 400 W

Les 1 400 W correspondent à une sortie de 28 V et 50 A. À 12 V et 50 A, la puissance est de 600 W ; à 14 V et 50 A, de 700 W. Elle dépend de la tension et des limites du système : pas 1 400 W dans toutes les conditions ni 50 A à 24 V depuis n’importe quelle alimentation 12 V.

Lorsque la tension est élevée, le courant maximal d’entrée limite aussi la puissance disponible. Le dimensionnement de l’alternateur et de l’alimentation doit prendre en compte l’énergie d’entrée, les pertes et les consommations du véhicule, pas uniquement le maximum de sortie.

Données techniques pour choisir votre chargeur

Charge des batteries LiFePO4, AGM et autres batteries de servitude

La régulation Buck-Boost contrôle la sortie même lorsque l’entrée varie dans la plage autorisée. Le mode chargeur utilise un profil programmable ; le mode alimentation maintient une tension réglée pour une charge compatible. Vérifiez les exigences de la batterie et du système avant de passer d’un mode à l’autre.

Dans un van 12 V avec équipements 24 V ou un bateau à circuits de tensions différentes, vérifiez le courant réellement disponible de chaque côté. La compatibilité ne dépend pas uniquement du véhicule. Cet appareil n’offre pas d’isolation galvanique.

Configuration et surveillance

Bluetooth et VictronConnect permettent les réglages et lectures locales. VE.Smart reçoit les données de capteurs compatibles, sans synchroniser la charge entre Orion XS. VE.Direct avec un GX permet la surveillance à distance par VRM si le GX dispose d’Internet. DVCC demande une configuration compatible et, selon le manuel, Orion XS v1.03 et Venus OS v3.20 ou versions ultérieures.

Le blocage basse température pour le lithium nécessite une température de batterie partagée par un équipement compatible. Si un BMS pilote la charge, ses limites gouvernent le système. La température ambiante du chargeur ne représente pas nécessairement celle des cellules.

Charge inversée d’urgence

Les manuels actuels décrivent une recharge temporaire de la batterie de démarrage depuis l’auxiliaire, jusqu’à 25 A, avec des conditions propres aux systèmes 12/24 V. Elle nécessite Orion XS v1.15 et VictronConnect v6.43 ou versions ultérieures. Vérifiez mode chargeur, tensions et limites avant utilisation. Ce n’est pas un démarreur et la récupération d’une batterie vide ou défectueuse n’est pas garantie.

Installation et documentation

Le manuel indique un montage vertical, bornes vers le bas, sur une surface ininflammable, avec au moins 10 cm libres autour. Choisissez fusibles et câblage selon le schéma réel ; ne recopiez pas simplement les valeurs du XS70. IP65 ne permet pas l’immersion et ne supprime pas les précautions de montage marin.

Le manuel indique que la boîte comprend le chargeur et le bornier de raccordement à distance. Consultez le plan dimensionnel et la documentation pour vérifier fixation, connexions et accessoires.

Questions fréquentes pour choisir le modèle

Est-ce un appareil de 1 400 W pour un circuit 12 V ? Non : la puissance dépend de la tension et du courant. Les 1 400 W nominaux sont exprimés à 28 V.

Peut-il convertir 12 V en 24 V ? Oui, dans ses limites d’entrée, de sortie et de puissance. Cela ne garantit pas 50 A en permanence sur la sortie 24 V.

Est-il préférable au XS70 ? Pour davantage de courant en 12 → 12 V, comparez le XS70. Le XS1400 répond à un autre besoin : la flexibilité de tension 12/24 V.

A-t-il des ventilateurs ? Non ; le manuel décrit une convection naturelle. Respectez la ventilation de montage prescrite.

Choisissez le système complet

Comparez l’Orion XS 12/12-50A et l’Orion XS 70A. Consultez les convertisseurs et chargeurs DC-DC, les batteries LiFePO4 et les contrôleurs de batterie. Lisez le manuel officiel du XS1400 et découvrez la gamme Victron Energy avant de finaliser votre choix.

Documentation: fiche technique officielle PDF, plans dimensionnels dans le centre de téléchargement du fabricant, certificat CEM automobile R10-6 dans le centre de téléchargement du fabricant. L’homologation CEM ne remplace pas la vérification électrique et du montage.

Orion XS ou Orion-Tr Smart : comparer avant d’acheter

Les Orion XS ne présentent pas d’isolation galvanique. Le choix dépend de la tension, du courant de charge admissible, de l’environnement et du schéma électrique, pas seulement du type de véhicule.
